CLASE CINCO

Introducción SCADA

 • SCADA proviene de las siglas de Supervisory Control And Data Acquisition (Adquisición de datos y supervisión de control)
 • Es una aplicación software de control de producción, que se comunica con los dispositivos de campo y controla el proceso de forma automática desde la pantalla del ordenador.
• Proporciona información del proceso a diversos usuarios: operadores, supervisiores de control de calidad, supervisión, mantenimiento, etc.
• Los sistemas de interfaz entre usuario y planta basados en paneles de control repletos de indicadores luminosos, instrumentos de medida y pulsadores, están siendo sustituidos por sistemas digitales que implementan el panel sobre la pantalla de un ordenador.
• El control directo lo realizan los controladores autónomos digitales y/o autómatas programables y están conectados a un ordenador que realiza las funciones de diálogo con el operador, tratamiento de la información y control de la producción, utilizando el SCADA

Esquema Básico

 • Esquema básico de un sistema de Adquisición, supervisión y control.

Funciones Principales

• Adquisición de datos, para recoger, procesar y alamacenar la información recibida.
• Supervisión, para observar desde un monitor la evolución de las variables de control.
• Control, para modificar la evolución del proceso, actuando bien sobre los reguladores autónomos básicos (consignas, alarmas, menús, etc.) bien directamente sobre el proceso mediante las salidas conectadas.

Funciones más específicas

• Transmisión. De información con dispositivos de campo y otros PC.
• Base de datos. Gestión de datos con bajos tiempos de acceso. Suele utilizar ODBC.
• Presentación. Representación gráfica de los datos. Interfaz del Operador o HMI (Human Machine Interface).
• Explotación. De los datos adquiridos para gestión de la calidad, control estadístico, gestión de la producción y gestión administrativa y financiera.

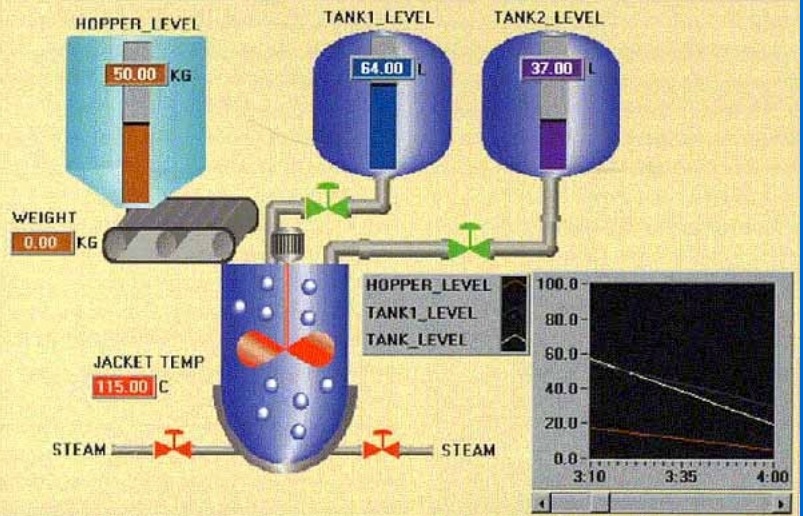

Ejemplo de Interfaz de Operario

Prestaciones

Un paquete SCADA debe de ofrecer las siguientes prestaciones:

• Posibilidad de crear paneles de alarma, que exigen la presencia del operador para reconocer una parada o situación de alarma, con registro de incidencias.

• Generación de históricos de señal de planta, que pueden ser volcados para su proceso sobre una hoja de cálculo.

• Ejecución de programas, que modifican la ley de control, o incluso el programa total sobre el autómata, bajo ciertas condiciones.

• Posibilidad de programación numérica, que permite realizar cálculos aritméticos de elevada resolución sobre la CPU del ordenador, y no sobre la del autómata, menos especializado, etc.

• Con ellas, se pueden desarrollar aplicaciones basadas en el PC, con captura de datos, análisis de señales, presentaciones en pantalla, envío de resultados a disco e impresora, etc.

• Además, todas estas acciones se llevan a cabo mediante un paquete de funciones que incluye zonas de programación en un lenguaje de uso general como C o Pascal, aunque actualmente se está imponiendo VBA (Visual Basic for Applications), lo cual confiere una potencia muy elevada y una gran versatilidad.

 Requisitos

 Un SCADA debe cumplir varios objetivos:

• Deben ser sistemas de arquitectura abierta, capaces de crecer o adaptarse según las necesidades cambiantes de la empresa.

• Deben comunicarse con total facilidad y de forma transparente al usuario con el equipo de planta y con el resto de la empresa (redes locales y de gestión).

• Deben ser programas sencillos de instalar, sin excesivas exigencias de hardware, y fáciles de utilizar, con interfaces amigables con el usuario.

 Módulos

Los módulos o bloques software son los siguientes:

• Configuración.

• Interfaz Gráfico del Operador

• Módulo de Proceso.

• Gestión de Archivo de Datos.

• Comunicación.

• Configuración: permite al usuario definir el entorno de trabajo de su SCADA, adaptándolo a la aplicación particular que se desea desarrollar

Interfaz gráfico del operador: proporciona al operador las funciones de control y supervisión de la planta. El proceso se representa mediante sinópticos gráficos.

Módulo de proceso: ejecuta las acciones de mando preprogramadas a partir de los valores actuales de variables leídas. La programación se realiza por medio de bloques de programa en lenguaje de alto nivel (como C, Basic, etc.).

Gestión y archivo de datos: se encarga del almacenamiento y procesado ordenado de los datos, de forma que otra aplicación o dispositivo pueda tener acceso a ellos

Comunicaciones: se encarga de la transferencia de información entre la planta y la arquitectura hardware que soporta el SCADA, y entre ésta y el resto de elementos informáticos de gestión.

Componentes Hardware

 • Un SCADA está formado por:

 – Ordenador Central o MTU (master terminal unit).

– Ordenadores Remotos o RTU’s (remote terminal units).

– Red de comunicación.

– Instrumentación de campo.

Ejemplos de Software SCADA

 Algunos de los programas SCADA, o que incluyen SCADA como parte de ellos, son:

– Aimax, de Desin Instruments S.A.

– CUBE, Orsi España S.A.

– FIX, de Intellution.

– Lookout, National Instruments.

– Monitor Pro, de Schneider Electric.

– SCADA InTouch, de LOGITEK.

– SYSMAC SCS, de Omron.

– Scatt Graph 5000, de ABB.

 – WinCC, de Siemens.

Interfase de Comunicación

 • Permite al PC acceder a los dispositivos de campo.

 – Drivers Específicos. Utilizar el driver específico al bus de campo.

– Drivers OPC. Utilizar un driver genérico OPC que cada fabricante proporciona
